Renault Clio: Projecteurs avant (remplacement des lampes)

Feu indicateur de direction

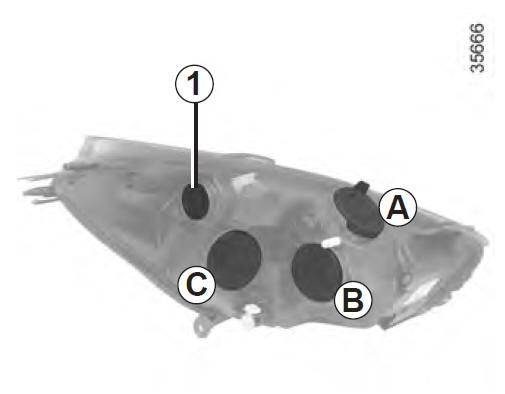

Tournez d’un quart de tour le porte-lampe 1 et sortez la lampe.

Type de lampe : PY24.

Après la remise en place de la lampe, assurez-vous du bon verrouillage.

Désactiver la fonction Stop and Start pour toute intervention dans le compartiment moteur.

Feu de croisement

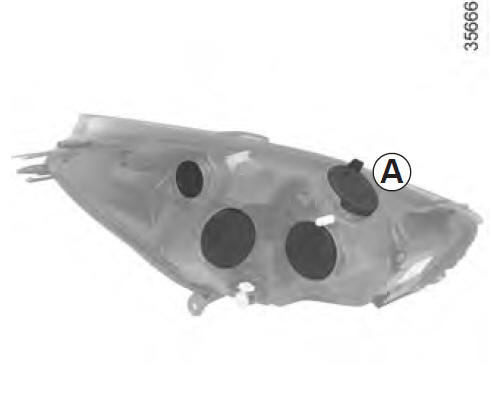

Déposez le cache A pour vous permettre de voir le porte-lampes.

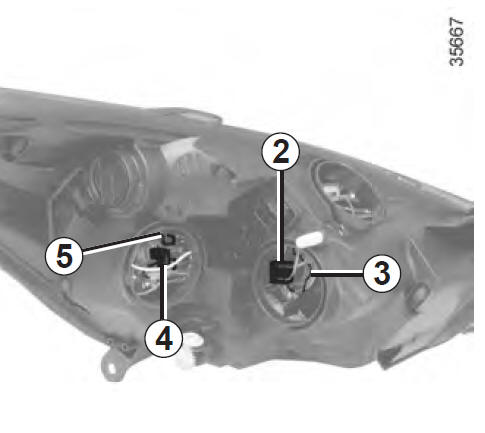

Pour changer la lampe :

•  déposez le cache B ;
•  déconnectez le câblage 2 ;
•  dégrafez le ressort 3 et sortez la lampe.

Type de lampe : H7

Feu de route

Pour changer la lampe :

•  déposez le cache C ;
•  déconnectez le câblage 4 ;
•  dégrafez le ressort 5 et sortez la lampe.

Type de lampe : H1

Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.

Ne touchez pas le verre de la lampe.

Tenez-la par son culot.

La lampe changée, veillez à bien repositionner le cache.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

Feu de position avant

Pour changer la lampe, déposez le cache A.

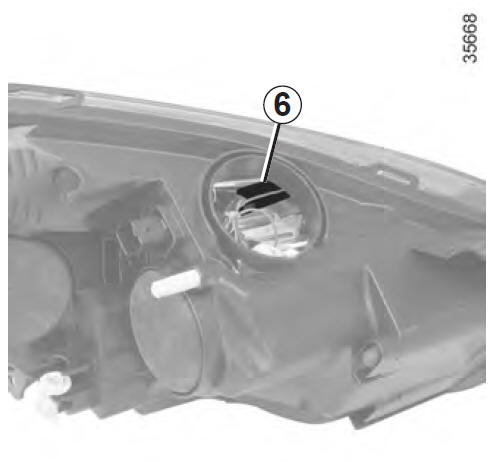

Tirez sur le porte-lampe 6 pour atteindre la lampe.

Type de lampe : W5W.

Lors des interventions à proximité du moteur, celuici peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures.

Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures.

Feux de jour 7

Consultez un Représentant de la marque.

Feux de brouillard avant 8

Du fait de la nécessité de démonter le bouclier avant, consultez un Représentant de la marque.

Type de la lampe : H16.

Projecteurs additionnels

Si vous désirez équiper votre véhicule de projecteurs « antibrouillard », consultez un Représentant de la marque.

Toute intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l’adaptation, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur).
