Mercedes-Benz Classe B: Remplacement des balais d'essuie-glace
Consignes de sécurité importantes
| ATTENTION Les bras d'essuie-glace peuvent se mettre en mouvement et vous blesser si vous avez mis les essuie-glaces en marche. Avant de remplacer les balais d'essuie-glace, retirez toujours la clé du contacteur d'allumage. |
| Saisissez les essuie-glaces uniquement par la fixation qui se trouve sur le balai d'essuie-glace afin de ne pas endommager les raclettes. |
| N'ouvrez en aucun cas le capot tant qu'un bras d'essuie-glace est écarté
du pare-brise.
Ne rabattez en aucun cas le bras d'essuie-glace sur le pare-brise/la lunette arrière tant qu'un balai d'essuie-glace n'est pas monté. Tenez le bras d'essuie-glace lorsque vous remplacez le balai d'essuie-glace. Si vous relâchez le bras d'essuie-glace alors qu'aucun balai d'essuie-glace n'est monté et qu'il retombe sur le pare-brise, celui-ci peut être endommagé par le choc. Mercedes-Benz vous recommande de confier le changement des balais d'essuie-glace à un atelier qualifié. |
Remplacement des balais d'essuie-glace du pare-brise

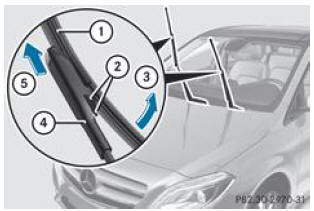

Dépose des balais d'essuie-glace
- Retirez la clé du contacteur d'allumage.
- Ecartez le bras d'essuie-glace du pare-brise.
- Appuyez sur les 2 languettes de déverrouillage 2.
- Basculez le balai d'essuie-glace 1 dans le sens de la flèche 3 pour le détacher du bras 4.
- Retirez le balai d'essuie-glace 1 dans le sens de la flèche 5.

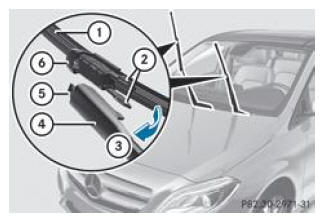

Pose des balais d'essuie-glace
- Mettez le balai d'essuie-glace neuf 1 en place de manière à ce que l'évidement 6 s'emboîte sur l'ergot 5.
- Basculez le balai 1 sur le bras d'essuie-glace dans le sens de la flèche 3 jusqu'à ce que les pinces de retenue 2 s'enclenchent dans le support 4.
- Vérifiez que le balai 1 est bien fixé.
- Rabattez le bras d'essuie-glace sur le pare-brise.
Remplacement du balai d'essuie-glace arrière
| ATTENTION Le bras d'essuie-glace peut se mettre en mouvement et vous blesser si vous avez mis les essuie-glaces en marche. Avant de remplacer le balai d'essuie-glace, retirez toujours la clé du contacteur d'allumage. |

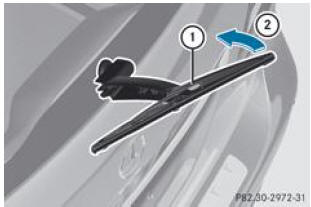

Dépose du balai d'essuie-glace
- Retirez la clé du contacteur d'allumage.
- Ecartez le bras d'essuie-glace 1 de la lunette arrière jusqu'à encliquetage.
- Placez le balai d'essuie-glace 2 de manière à ce qu'il soit perpendiculaire au bras 1.
- Tenez le bras d'essuie-glace 1 et poussez le balai 2 dans le sens de la flèche jusqu'à ce qu'il se décroche du bras.
- Déposez le balai d'essuie-glace 2.
Pose du balai d'essuie-glace
- Placez le balai neuf 2 sur le bras d'essuie-glace 1.
- Tenez le bras d'essuie-glace 1 et poussez le balai 2 dans le sens opposé à celui de la flèche jusqu'à encliquetage.
- Vérifiez que le balai 2est bien fixé.
- Placez le balai 2de manière à ce qu'il soit parallèle au bras d'essuie-glace 1.
- Rabattez le bras d'essuie-glace 1 sur la lunette arrière.
Mise en marche et arrêt de l'essuie-glace arrière
Commodo
Commutateur
Balayage avec amenée d'eau
I Mise en marche du balayage intermittent
0 Arrêt du balayage intermittent
Balayage avec amenée d'eau
...
Problèmes relatifs aux essuie-glaces
L'essuie-glace est bloqué
Des feuilles ou de la neige bloquent le mouvement de l'essuie-glace. Le
moteur des essuie-glaces s'est arrêté.
Pour des raisons de s&e ...
