Renault Clio: Caméra de recul

Fonctionnement

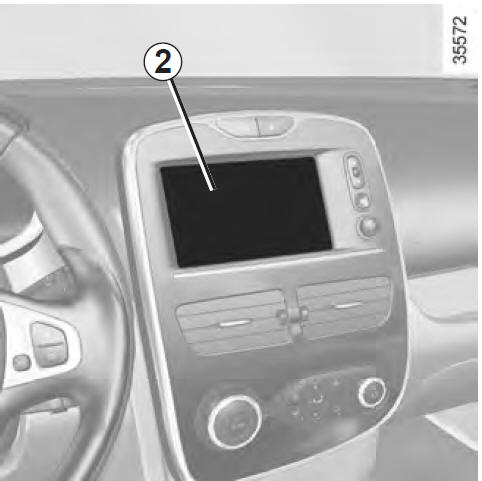

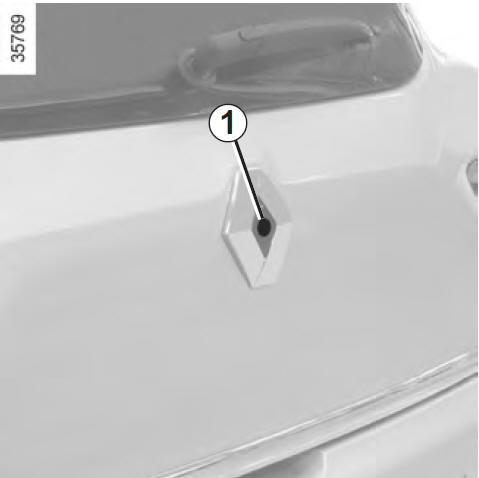

Au passage de la marche arrière (et jusqu’à 5 secondes environ après le passage sur un autre rapport), la caméra 1 située sur le hayon transmet une vue de l’environnement arrière du véhicule sur l’écran tactile 2 accompagné d’un ou de deux gabarits 3 et 4 (mobile et fixe).

Nota : veillez à ce que la caméra de recul ne soit pas occultée (saletés, boue, neige…).

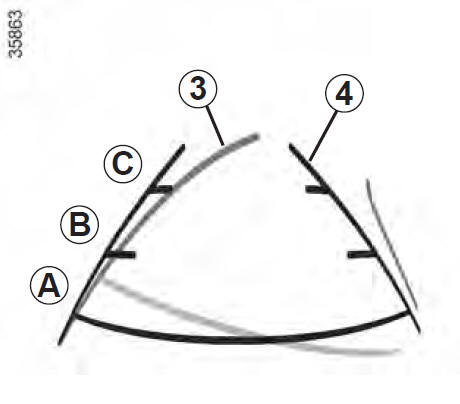

Gabarit mobile 3 (suivant véhicule)

Il est représenté en bleu sur l’écran 2.

Il indique la trajectoire du véhicule en fonction de la position du volant.

Gabarit fixe 4

Le gabarit fixe est constitué de repères de couleurs A, B et C indiquant la distance derrière le véhicule :

•  A (rouge) à environ 30 centimètres du véhicule ;
•  B (jaune) à environ 70 centimètres du véhicule ;
•  C (vert) à environ 150 centimètres du véhicule.

Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.

Ce système s’utilise d’abord à l’aide d’un ou de plusieurs gabarits (mobile pour la trajectoire, fixe pour la distance).

Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.

Nota : suivant véhicule, vous pouvez régler certains paramètres. Reportezvous à la notice de l’équipement.

Cette fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manoeuvre.
