Mercedes-Benz Classe B: Remplacement des ampoules avant

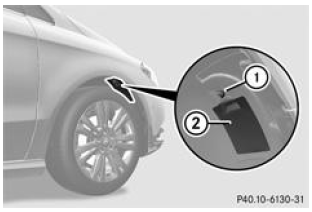

Dépose et pose des caches dans les passages de roue avant
Avant de pouvoir remplacer les ampoules avant, vous devez déposer les caches
qui se trouvent dans les passages de roue avant.

- Dépose : éteignez le système d'éclairage.
- Braquez les roues avant vers l'intérieur.
- Tournez le bouton rotatif 1 de 90°.
Le cache 2 est déverrouillé.
- Poussez le cache 2 vers le bas.
- Pose : poussez le cache 2 vers le haut.
- Tournez le bouton rotatif 1 de 90°.
Le cache 2 est verrouillé.

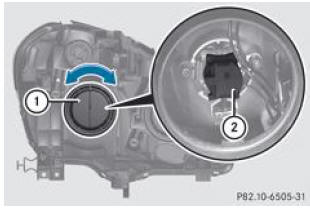

Feux de croisement (projecteurs halogènes)

- Déposez le cache qui se trouve dans le passage de roue avant.
- Tournez le couvercle 1 dans le sens inverse des aiguilles d'une montre,
puis enlevez-le.
- urnez la douille 2 dans le sens inverse des aiguilles d'une montre, puis
enlevez-la.
- Retirez l'ampoule de la douille 2.
- Mettez l'ampoule neuve en place dans la douille 2.
- Mettez la douille 2 en place et tournez-la dans le sens des aiguilles d'une
montre.
- Mettez le couvercle 1 en place et tournez-le dans le sens des aiguilles
d'une montre.
- Posez le cache dans le passage de roue avant.

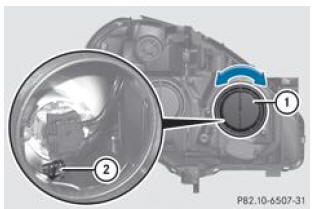

Feux de route (projecteurs halogènes)

- Eteignez le système d'éclairage.
- Ouvrez le capot.
- Tournez le couvercle 1 dans le sens inverse des aiguilles d'une montre,
puis enlevez-le.
- Tournez la douille 2 dans le sens inverse des aiguilles d'une montre, puis
enlevez-la.
- Retirez l'ampoule de la douille 2.
- Mettez l'ampoule neuve en place dans la douille 2.
- Mettez la douille 2 en place et tournez-la dans le sens des aiguilles d'une
montre.
- Mettez le couvercle 1en place et tournez-le dans le sens des aiguilles d'une
montre.

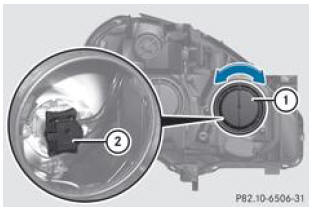

Feux de position/feux de stationnement (projecteurs halogènes)

- Eteignez le système d'éclairage.
- Ouvrez le capot.
- Tournez le couvercle 1dans le sens inverse des aiguilles d'une montre, puis
enlevez-le.
- Retirez la douille 2.
- Retirez l'ampoule de la douille 2.
- Mettez l'ampoule neuve en place dans la douille 2.
- Mettez la douille 2 en place.
- Mettez le couvercle 1 en place et tournez-le dans le sens des aiguilles
d'une montre.

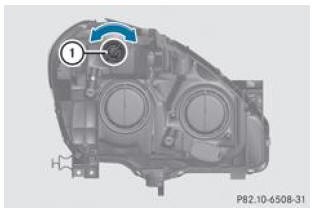

Clignotants (projecteurs halogènes)

- Eteignez le système d'éclairage.
- Ouvrez le capot.
- Tournez la douille 1 dans le sens inverse des aiguilles d'une montre, puis
enlevez-la.
- Retirez l'ampoule de la douille 1.
- Mettez l'ampoule neuve en place dans la douille 1.
- Mettez la douille 1 en place et tournez-la dans le sens des aiguilles d'une
montre jusqu'à encliquetage.

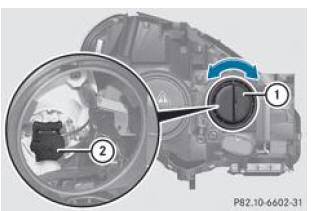

Eclairage d'intersection (Intelligent Light System)

- Eteignez le système d'éclairage.
- Ouvrez le capot.
- Tournez le couvercle 1 dans le sens inverse des aiguilles d'une montre,
puis enlevez-le.
- Tournez la douille 2 dans le sens inverse des aiguilles d'une montre, puis
enlevez-la.
- Retirez l'ampoule de la douille 2.
- Mettez l'ampoule neuve en place dans la douille 2.
- Mettez la douille 2 en place et tournez-la dans le sens des aiguilles d'une
montre.
- Mettez le couvercle 1 en place et tournez-le dans le sens des aiguilles
d'une montre.
Vous pouvez remplacer les ampoules des feux suivants. Vous trouverez les indications
relatives aux types d'ampoules dans la légende.
Projecteur halogène
Clignotant : PY 21 ...
Ouverture et fermeture de la garniture latérale
Avant de pouvoir remplacer les ampoules des blocs optiques arrière, vous devez
ouvrir la garniture latérale du compartiment de ch ...
